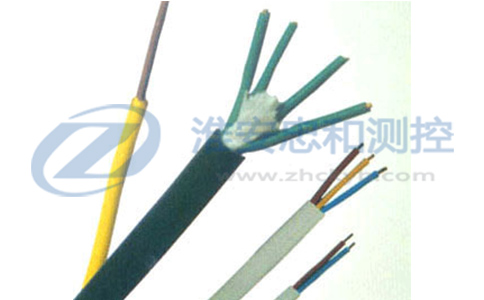

耐高溫氟塑料安裝線

發布時間：2019-12-06 ??? 瀏覽次數：

耐高溫氟塑料安裝線適用于高溫條件、低溫條件或特殊環境中（如酸、堿、油、化學試劑等）供電器設備或儀表設備的連接，以及上述條件需用的電纜。
● 型號及名稱
聚全氟乙丙烯絕緣安裝線（簡稱F46安裝線）。
AF46-聚全氟乙丙烯絕緣安裝線。
AF46P-聚全氟乙丙烯絕緣屏蔽安裝線。
AF46F46P-聚全氟乙丙烯絕緣屏蔽護套安裝線（纜）。
可熔性聚四氟乙烯絕緣安裝線（簡稱安裝線）。
AF4-聚四氟乙烯絕緣安裝線。
AF4P-聚四氟乙烯絕緣屏蔽安裝線。
●使用特性
電線的工作電壓為交流額定電壓500V，直流電壓1000V，根據導體線芯材料不同，其長期使用溫度
不高于：鍍錫導體150℃，鍍銀銅導體200℃，鍍鎳銅導體260℃。
絕緣電阻：（20℃）不低于1000000MΩ·m。
●規格尺寸參考數據（代表規格）

序號	線芯標稱截面（mm2)	線芯標稱		最大外徑（mm)					計算重量kg/km				20℃時直流電阻不大于Ω/KM	最大成纜芯數
序號	線芯標稱截面（mm2)	根數/直徑（mm)	外徑（mm)	AF46	AF46P	AF46 AF46P	AF4	AF4P	AF46	AF46P	AF4	AF4P	20℃時直流電阻不大于Ω/KM	最大成纜芯數
1	0.20	7/0.20	0.60	1.35	1.85	2.6	1.4	1.95	4.23	8.65	4.91	10.21	90	24
2	0.35	19/0.15	0.75	1.6	2.1	2.9	1.6	2.2	6.57	12.57	6.79	12.09	58	20
3	0.50	19/0.18	0.90	1.75	2.25	3.1	1.8	2.4	8.05	14.21	9.02	16.68	41.3	16
4	0.75	19/0.23	1.15	2.0	2.6	3.5	2.0	2.6	11.74	20.7	13.48	21.54	24.6	16
5	1.00	19/0.26	1.30	2.2	2.75	3.6	2.3	2.9	14.3	23.21	16.22	25.96	19.3	12
6	1.50	19/0.32	1.60	2.6	3.3	4.1	2.7	3.3	21.5	32.5	23.33	33.53	12.7	12
7	2.00	19/0.37	1.85	2.9	3.6	4.4	3.0	3.6	27.8	39.15	29.93	40.43	10.2	8
8	2.50	49/0.26	2.34	3.5	4.1	4.9	3.5	4.2	36.34	50.02	38.3	50.70	7.4	8
9	3.00	49/0.28	2.52	3.7	4.3	5.3	3.8	4.5	41.54	55.5	44.6	57.27	6.45	4
10	4.00	49/0.32	2.88	4.2	4.9	5.9	4.2	4.9	57.2	75.2	57.2	75.20	5.0	4
11	5.00	49/0.36	3.24	4.6	5.3	6.3	4.6	5.3	69.3	92.9	69.3	92.9	4.1	2
12	6.00	49/0.39	3.51	4.6	5.9	6.6	4.9	5.6	80.15	104.1	80.15	104.0	3.3	2
