衛生型渦街流量計

 ZHLUW型衛生型渦街流量計主要用于工業管道介質流體的流量測量,其特點是壓力損失小,量程范圍大,精度高,廣泛適用于食品、化工等行業對壓縮空氣和一般氣體(氧氣、氮?dú)狻錃狻⑻烊粴狻⒚簹獾? 、水和液體的計量和控制.
一、衛生型渦街流量計工作原理

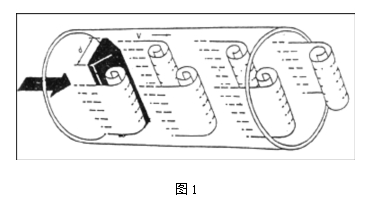

 在流體中設置非流線型旋渦發生體（阻流體），則從旋渦發生體兩側交替地產生兩列有規則的旋渦，這種旋渦稱為卡曼渦街，如圖1所示。

旋渦列在旋渦發生體下游非對稱地排列。設旋渦的發生頻率為f，被測介質來流的平均速度為V，旋渦發生體迎流面寬度為d，表體通徑為D，根據卡曼渦街原理，有如下關系式:
f=StV/d　　　　　　　　　　(1)
式中：
f－發生體一側產生的卡門旋渦頻率
　　 St－斯特羅哈爾數（無量綱數）
　　 V－流體的平均流速
　　 d－旋渦發生體的寬度

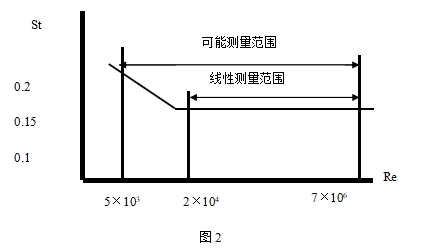

由此可見，通過測量卡門渦街分離頻率便可算出瞬時流量。其中,斯特羅哈爾數（St）是無因次未知數，圖2表示斯特羅哈爾數（St）與雷諾數（Re）的關系。

在曲線表中St＝0.17的平直部分，漩渦的釋放頻率與流速成正比,即為渦街流量傳感器測量范圍度。只要檢測出頻率f就可以求得管內流體的流速，由流速V求出體積流量。所測得的脈沖數與體積量之比，稱為儀表常數（K），見式（2）
K＝N/Q（1/m³）　　　　　　　　　　　　（2）
式中：K＝儀表常數（1/m³）。
N＝脈沖個數
Q＝體積流量（m³）
二、衛生型渦街流量計主要技術指標
表1

公稱通徑DN(mm)	15，20，25，32，40，50，65，80，100
公稱壓力(MPa)	DN15-DN100 PN1.0
介質溫度(℃)	常溫
本體材料	304、316L
允許振動加速度	壓電式:0.2g 　　電容式:1.0～2.0g
精確度	±1.0% FS，±1.5%FS，±2.5%FS
范圍度	1：6～1：10
供電電壓	傳感器：+12V DC，+24V DC；變送器：+12VDC，+24V DC；電池供電型：3.6V電池
輸出信號	方波脈沖(不包括電池供電型)：高電平≥5V，低電平≤1V；電流：4～20mA
壓力損失系數	符合JB/T9249標準　Cd≤2.4
防爆標志	隔爆型：ExdⅡCT4-T6
防護等級	普通型IP65
環境條件	溫度-20℃～55℃，相對濕度5%～90%，大氣壓力86～106kPa
適用介質	氣體、液體
傳輸距離	三線制脈沖輸出型：≤300m，兩線制標準電流輸出型 (4～20mA)：負載電阻≤750Ω

表2　參比條件下衛生型渦街流量計工況流量范圍表：

儀表口徑DN (mm)	液體	氣體
	測量范圍(m³/h)	測量范圍(m³/h)
15	0.4~4	5.0~12
20	0.8~8	6~30
25	1.2~10	10~50
32	2.0~20	12~120
40	3.0~30	20~200
50	5.0~50	30~300
65	8.0~80	50~500
80	12~120	80~800
100	20~200	120~1200

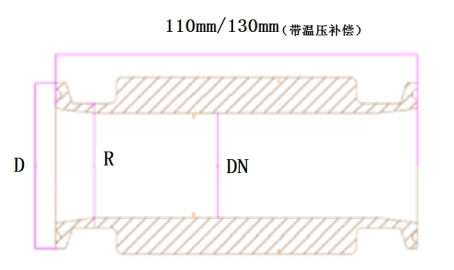

表3衛生型渦街流量計本體外形尺寸：


口徑DN（mm）	R	DN(mm)	卡盤外徑D(mm)	表體長度不帶補償/帶補償
15	φ19	15	φ50.5	110/130
20	φ25	20	φ50.5	110/130
25	φ32	25	φ50.5	110/130
32	φ38	32	φ50.5	110/130
40	φ45	40	φ64	110/130
50（非標）	φ51	47.5	φ64	110/130
50	φ57	50	φ77.5	110/130
65	φ76	65	φ91	110/130
80	φ89	85	φ106	110/130
100	φ108	104	φ119	110/130

三、衛生型渦街流量計產品選型：

型號	口徑	代號及功能
ZHLUW	DN15~DN100
		代號	功能1
		N	無溫壓補償
		Y	有溫壓補償
			代號	輸出信號
			F1	4-20mA輸出（二線制）
			F2	脈沖
			F3	RS485通訊接口
			F4	HART協議
				代號	被測介質
				J1	液體
				J2	氣體
					代號	功能2
					E1	1.0級（適用于液體）
					E2	1.5級
					E3	2.5級（DN15 DN20）
						T1	常溫
							P1.0	1.0MPa
								D1	內部3.6V供電（不帶輸出）
								D2	DC24V供電
									B	不銹鋼（本體材質304）
									BF	不銹鋼（本體材質316）
