圓齒輪流量計

圓齒輪流量計概述
　ZHLW系列圓齒輪流量計屬于容積式流量計一種類型，圓齒輪流量計是用于測量管道中液體流量連續或間斷測量和控制的用于微小流量介質的容積式計量?jī)x表。圓齒輪流量計具有量程范圍大、準確度佳、壓力損失小、粘度適應性強、能測量高溫高粘液體、標定方便、安裝建議等諸多優點。適用于石油、化工、化纖、交通、商貿、食品、醫藥衛生等部門的流量計量。
　ZHLW系列圓齒輪流量計裝有脈沖發訊器和數字液晶表頭裝置，可提供穩定、正確的脈沖信號輸出，也可現場直接顯示液體瞬時、累積流量，并提供多種信號遠傳功能，與電顯儀表配套可實現累積、定量和瞬時流量遠傳集中控制，還可測量高溫度、高粘度液體。良好的性能可以很好的適應各種復雜的工況環境。
　圓齒輪流量計根據不同的液體被測量介質（酸、堿、鹽、有機溶液等），流量計本體可選擇不同的材質制造，圓齒輪流量計本體材質有：304；316；鋁合金；四氟。

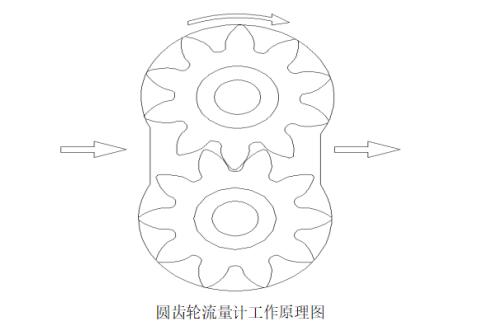

圓齒輪流量計工作原理

　圓齒輪流量計的轉速是通過裝在表殼上的信號放大器里傳感線圈來檢測。信號放大器不與被測量介質相接觸。當變送器齒輪切割由殼體內永久磁石產生的磁力線時，就會引起傳感線圈中的磁通變化。傳感線圈將檢測到的磁通周期變化信號送入前置放大器，對信號進行放大、 整形，產生與流速成正比的脈沖信號，送入單位換算與流量積算電路得到并顯示累積流量值,同時亦將脈沖信號送入頻率電流轉換電路，將脈沖信號轉換成模擬電流量，進而指示瞬時流量值。
　圓齒輪流量計加工精度高，精密安裝。齒輪的旋轉被非接觸掃描，每一個齒產生一個脈沖， 分辨率非常高.圓柱齒輪變送器可測量非常小的流量，定量小體積的液體。

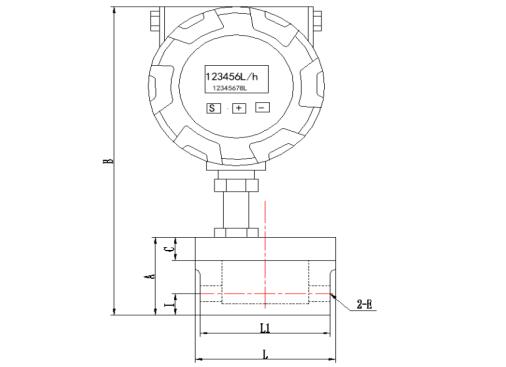

圓齒輪流量計外形尺寸圖


圓齒輪流量計型號尺寸

型號/尺寸	L	L1	B	A	I	C	E
ZHLW-02	Φ83	77	210	53	13.5	15	G1/4
ZHLW-04	Φ83	77	210	53	14	15	G3/8
ZHLW-06	Φ83	77	216	59	15.6	15	G1/2
ZHLW-10	Φ83	77	216	62	18	15	G1/2
ZHLW-15	Φ113	110	219	65	21.5	15	G3/4

圓齒輪流量計技術參數

型號	測量范圍L/h	K系數P/L	最大壓力Bar	溫度	接口（可定制）
ZHLW-02	（0.6）5-50	11200	63	-20~60℃	G1/4
ZHLW-04	（5）25-250	4780	63	-20~60℃	G3/8
ZHLW-06	（10）50-500	3468	63	-20~60℃	G1/2
ZHLW-10	（20）120~1200	2780	50	-20~60℃	G1/2
ZHLW-15	（200）300~3000	334	50	-20~60℃	G3/4

圓齒輪流量計選型

類型代碼	專用標志	本體材質標志	通徑	壓力	計數器	信號	連接方式	說明
ZHLW								圓齒輪流量計
	U							保溫夾套型
	N							高粘型
	L							低粘型
		B						304不銹鋼
		C						316L不銹鋼
		L						鋁合金
		F						四氟
		*						其他材質
			2					DN2
			4					DN4
			6					DN6
			10					DN10
			15					DN15
				.1				公稱壓力(1.0Mpa)
				.2				公稱壓力(1.6Mpa)
				.3				公稱壓力（2.5MPa）
				.4				公稱壓力（4.0MPa）
				.6				公稱壓力（6.3MPa）
				*				公稱壓力（其他MPa）
					BELZ			液晶數字顯示：瞬時、累計流量輸出脈沖信號，三線制（外供12V或者24V電源，可定制5V電源）
					BELZ-	GF		液晶數字顯示：瞬時、累計流量輸出4-20mA信號，二/三線制（標配二線制，外供12V或者24V電源）
					BELZ-	MF		液晶數字顯示：瞬時、累計流量輸出RS485信號，二/三線制（標配二線制，外供12V或者24V電源）
					BELZ-	RS		可同時輸出三種信號，也可按需選擇。
					BELZ-	GF/MF/RS		液晶數字顯示：瞬時、累計流量輸出脈沖信號，三線制（外供12V或者24V電源，定制5V電源）
							-F	法蘭連接
							-L	內螺紋
							-K	卡盤快裝

（“/”“-”為分割符號，“*”為定制參數，可用其他數字或字母替代）
