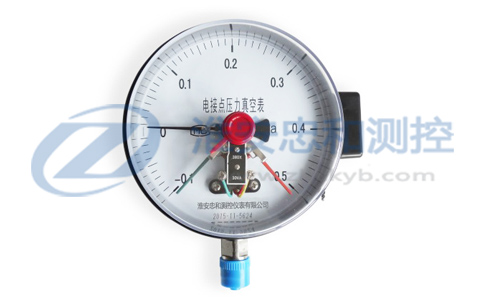

        YXC系列磁助電接點壓力表（電觸點壓力表）是在壓力表觸點上含有能抗多次電接觸而不易損壞的特殊材料，通常觸點容量最高達380VAC 30VA；磁助電接點壓力表被廣泛應用于石油、化工、冶金、電站等工業部門或機電設備配套中測量無爆炸危險的各種流體介質的壓力。通常，磁助電接點壓力表經與相應的電氣器件(如繼電器及接觸器等)配套使用，即可對被測(控)壓力系統實現自動控制和發信(報警)的目的。
       為能適應被測對象的各異和需求，磁助電接點壓力表在原有普通型和專用型的基礎上，又相繼衍生了抗振型、耐蝕型、耐蝕抗振型以及帶有隔離裝置等多種類型共10多種型號的產品。
       鑒于磁助電接點壓力表不僅具有設計新穎、結構可靠、品種規格齊全、動作穩定性好、適應性強的特點外，而且又具有安裝簡單、維護量小等優點，因此，磁助電接點壓力表是一般無指示、無切換差調整和無外設定裝置的壓力控制器的壓力測控儀表。
一、磁助電接點壓力表主要技術指標及功能：
1、觸點容量
 1）380V 30VA     2）380V 220VAC 10VA     3）DC24V 0.25A
注：1）2）最大工作電流＜1A（當電流為1A時，工作電壓應低于40V）
2、控制形式： 上下限   雙上限  雙下限
3、工作周邊環境溫度范圍：-40~70℃（耐震型電接點壓力表-25~55℃）
4、相對濕度：＜85%
二、磁助電接點壓力表標度范圍、精度等級及接頭螺紋尺寸：

類 型	型 號	名稱 (含全稱或簡稱)	標度范圍MPa	精度等級			接頭螺紋 尺寸
				指示	設定值
					接通	斷開
普通型	YXC-60	磁助電接點壓力表	0~0.6至60及-0.1~0.06至2.4系列	2.5	2.5	5	M14×1.5 (*G1/4″)
	YXC-100 *YXC-102 YXC-103	磁助電接點壓力表	0~0.6至60及-0.1~0.06至2.4系列				M20×1.5 (*G3/8″) (*G1/2″)
	YXC-150 *YXC-153		0~0.1至60及-0.1~0至2.4系列
專用型	YXCA-150	磁助電接點氨壓力表	0~0.16至60及-0.1~0.06至2.4系列	2.5	2.5	4
抗振型	YXC-100-Z *YXC-102-Z YXC-103-Z	磁助電接點壓力表	0~0.6至60及-0.1~0.5至2.4系列	1.5	1.5	5
耐蝕型	*YXC-100B-F *YXC-102B-F *YXC-103B-F *YXC-150B-F *YXC-152B-F		0~0. 6至60及-0.1~0.06至2.4系列	1.5	1.5	4
耐蝕抗振型	*YXC-100B-FZ *YXC-102B-FZ *YXC-152B-FZ *YXC-153B-FZ		0~0. 6至60及-0.1~0.5至2.4系列	1.5	1.5	5
隔離式普通型 隔離式耐蝕型	YXCG-103 *YXCG-103-F	隔離式磁助電接點壓力表	0~0. 16至60及-0.1~0.06至2.4系列	1.5	1.5	4	M42×2 (*G1 1/4″)
隔離式抗振型	YXCG-103-Z		0~0. 6至60及-0.1~0.5至2.4系列	1.5	1.5	5
隔離式耐蝕抗振型	*YXCG-103-FZ

注：
1)標有“*”的型號暫限于特殊訂貨
2)隔離式的軟尾長度為1、2、3、4m(其中2m為優選長度)

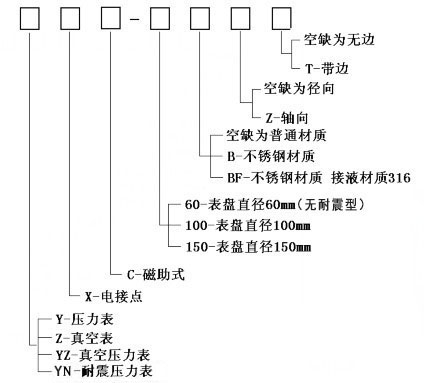

三、磁助電接點壓力表產品選型：
