雙法蘭液位變送器

　　ZH1151/3351DP/GP型雙法蘭液位變送器（雙法蘭差壓變送器）是用于測量具有系統工作壓力的介質的液位，同時為了防止管道中的介質直接進入轉換器里的壓力傳感器組件，雙法蘭液位變送器測壓法蘭與轉換器之間靠注滿硅油等物質的毛細管連接起來；雙法蘭液位變送器不僅適用于測量潔凈液體介質液位，也適用于測量易結晶、含有固體雜質以及凝稠性介質的液位的測量，雙法蘭液位變送器主要用于測量液體的液體、氣體或蒸汽的液位及流量的測量并將其測量的差壓信號轉換成4～20mA DC信號輸出。
   雙法蘭液位變送器是將差壓/壓力變送器配上遠傳密封裝置后進行液位的測量的，它仍具有差壓/壓力變送器的各種特點，可與HART手操器相互通訊，通過它進行設定與監控。
一、雙法蘭液位變送器是適用性：
  可避免被測介質直接和變送器的隔離膜片接觸，這種測量方法適用于下述幾種情況：
1、被測介質對變送器敏感元件有腐蝕作用
2、需要將高溫被測介質與變送器隔離
3、被測介質中有固體懸浮物或高粘度介質
4、被測介質由引壓管引同時易固化或結晶
5、更換被測介質需嚴格凈化測量頭
6、測量頭必須保持衛生，嚴禁污染。使用對象：腐蝕性或粘性的液體
注意：高真空場合不宜采用遠傳變送器。
7、主機防爆等級：ExdiiCT6 粉塵防爆 防爆證書編號：CNEx21.1023X
二、雙法蘭變送器測量液位差壓的結構型式：.
（1）有些介質用保溫的導壓管引出仍要結晶時可用雙法蘭差壓變送器進行測量。根據介質結晶嚴重程度不同，可分別采用：
雙法蘭液位變送器法蘭結構型式
a、雙平法蘭型液位變送器
b、一平一插入筒型法蘭液位變送器

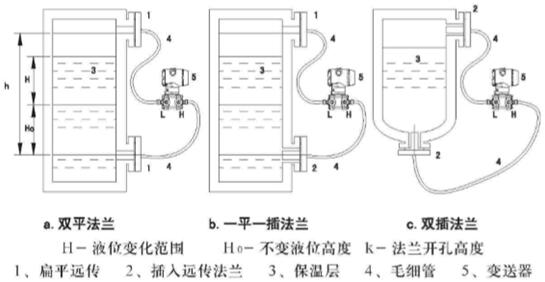

c、雙插入筒型法蘭液位變送器測量如圖：

由于兩個法蘭安裝時有高度差，故調整時應加遷移。負壓遠傳法蘭在上方加負遷移，計算方法如下：
量　　程：P=r
負遷移量：B=r₀h-rH₀
式中r-被測介質比重r0-硅油比重0.97g/cm³
例：已知H=800mm，H0=250mm，h=1300mm，r=1.2g/cm³
量　　程：P=r·H=1.2×800=960mmH2O
負遷移量：B=r₀h-rH₀=0.97×1300-1.2×250=961≈960mmH20
安裝前應將量程調整到-960~0mmH20
（2）用雙法蘭差壓變送器測流量

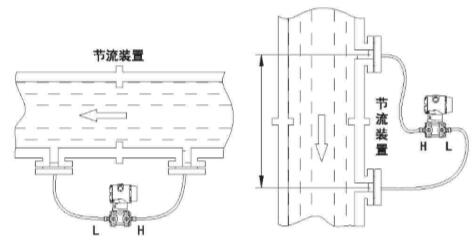

對不能用導壓管引出的介質，可用雙法蘭差壓變送器進行流量測量，其裝置見下圖，測量水平管道時，兩法蘭同在一水平面上，不存在液位差，不考慮遷移，測量垂直管道是，始終承受（r-r₀）H的液位壓差故儀表應有（r-r₀）H正遷移量。

三、雙法蘭液位變送器的遠傳裝置形式有四種：
1、1191PFW扁平式遠傳裝置（標準3″、工作壓力2.5MPa）
2、1191RTW型螺紋安裝式遠傳裝置（最大工作壓力10MPa）
3、1191RFW型法蘭安裝式遠傳裝置
4、1191EFW型插入筒式遠傳裝置（標準3″或4″等工作壓力2.5MPa）
四、雙法蘭液位變送器選型方式：

 具體法蘭尺寸與材質的選型請參考法蘭式液位變送器
五、雙法蘭液位變送器主機操作說明：
(1)： 在主界面按M鍵可進入設置界面，繼續按M可進入設置界面下一級設置菜單，最后一級子菜單下繼續按M，可回到主界面，設置界面依次為：  ZERO<零點無源遷移>——SPAN<量程無源遷移>——UNIT<量程單位設置>——dOT<設置小數點位數>——CUR<設置電流輸出方式>——DISP<設置顯示模式>——DAMP<設置阻尼時間>——FIX<電流固定輸出>
ZERO<零點無源遷移>，按M鍵，LCD屏第二行提示“ZERO”，即進入本界面，按Z鍵選擇要修改的數字或小數點，按S鍵調整數值或小數點。
SPAN<量程無源遷移>，繼續按M鍵，LCD屏第二行提示“SPAN”，進入本界面，按Z鍵選擇要修改的數字或小數點，按S鍵調整數值或小數點。
UNIT<量程單位設置>，繼續按M鍵，LCD屏第二行提示“UNIT”，即進入本界面，按S鍵選擇要修改的單位，修改完單位，變送器會自動換算相關上下限。
Dot<設置小數點位數>，繼續按M鍵，LCD屏第二行提示“dOT”，即進入本界面，按S鍵選擇要顯示幾位小數，可設置0、1、2、3
CUR<設置電流輸出方式>，繼續按M鍵，LCD屏第二行提示“CUR”，即進入本界面，按S鍵選擇電流是“開方”，還是“線性”，開方提示“SQRT”，線性提示“LIN”
DISP<設置顯示模式>，繼續按M鍵，LCD屏第二行提示“DISP”，即進入本界面，按S鍵選擇要設置的顯示模式，依次在壓力，電流，百分比之間切換，提示符號分別為壓力符號，“mA”“%”，如按電流模式輸出，且為開方方式，則將在“mA”符號之前，顯示根號做提示。
(2)： PV值清零：同時按<Z>和<S>鍵5秒鐘以上，便可開鎖<屏顯OPEN>，將變送器置于大氣壓下，按鍵開鎖后，再同時按下<Z>和<S>鍵2秒鐘以上，便可將當前PV值設置為0屏顯PV=0，注意，如果PV值與0值偏差超50%FS以上，PV值清零無效，屏顯PVER。
(3)： 數據恢復：先按Z鍵（一直按住不松），斷開電源，再接通電源，繼續按住Z鍵5秒鐘以上，屏顯OK，已將數據恢復到出廠狀態，松開即可。屏顯FAIL，說明未進行數據備份，無法將變送器恢復出廠狀態。
(4)雙法蘭液位計負數遷移：
a、無液位液位計操作：當排空后無液位時，看表頭上顯示的數值是多少，一般是負數，記住這個數字，按M鍵到3.8后面的一個菜單左下角顯示b，中屏顯示5個0，將5個0改為先前記住的那個數字，按M鍵走完菜單結束。
b、有液位液位計操作：知道管內液位高度時，看表頭上顯示的數值是多少，按M鍵到3.8后面的一個菜單左下角顯示b，中屏顯示5個0，將5個0改為先前表頭顯示的那個數字加液位高度的壓力值就行，按M鍵走完菜單結束。

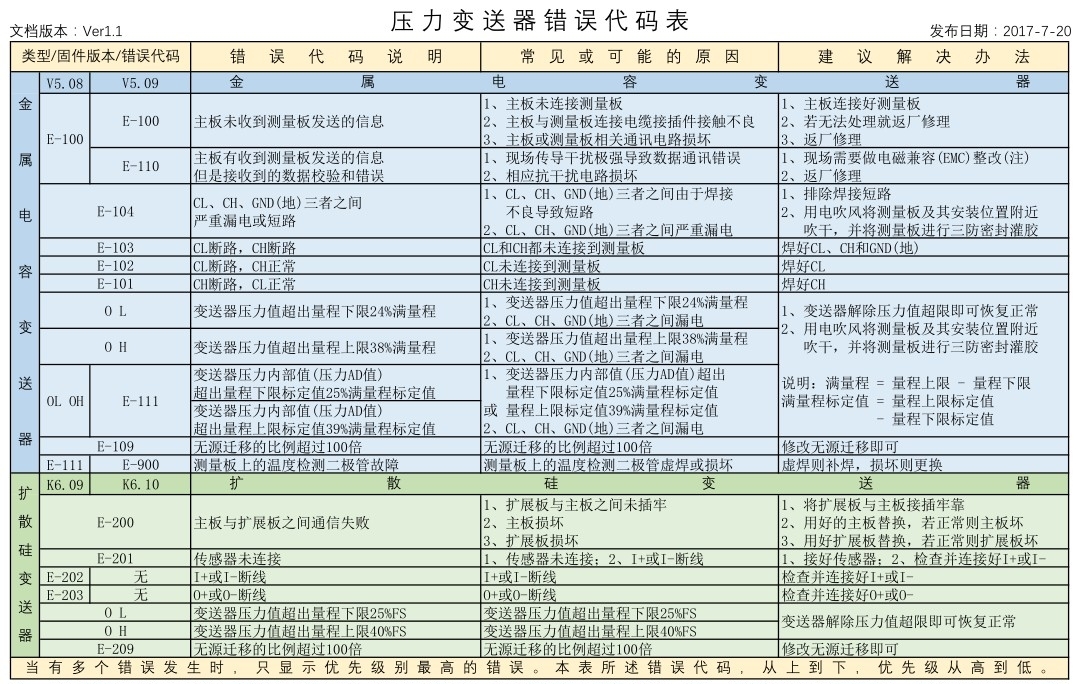

六、雙法蘭液位變送器主機操作錯誤代碼參考說明：
