熱電偶概述
工業用熱電偶一般都是裝配式熱電偶,熱電偶作為一種溫度傳感器通常和顯示儀表，記錄儀表和電子調節器配套使用來測量、顯示、控制工藝系統的溫度參數。熱電偶可以直接測量各種生產中從0℃到1800℃范圍的液體蒸汽和氣體介質以及固體的表面溫度。熱電偶符合IEC國際標準分度號的鉑銠30－鉑銠6、鉑銠10－鉑、鎳鉻－鎳硅、鎳鉻－康銅等等的裝配式熱電偶標準。
熱電偶通常由感溫元件、安裝固定裝置、保護套管和接線盒等主要部件組成。裝配式熱電偶配上溫度變送器模塊等變送單元組成帶電流信號輸出的溫度變送器產品，通常被廣泛應用于工業自動化控制系統。

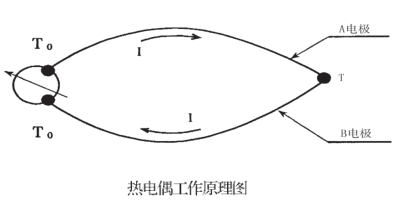

熱電偶的測溫原理：
熱電偶的測溫原理是兩種不同成分的均質導體（熱電極）組成閉合回路，當兩端存在溫差時，就會在回路中產生熱電流，即兩熱電極之間存在電勢差，當接上顯示儀表時，儀表上就指示出熱電偶產生的熱電勢所對應的溫度值。熱電偶的熱電勢將隨著測量端溫度升高而增加，熱電勢的大小只與熱電偶導體材質及兩端溫差有關，與熱電極的長度、直徑無關。
熱電偶測量范圍及允許誤差范圍
| 型號 | 分度號 | 允差等級 | |||
| Ⅰ級 | Ⅱ級 | ||||
| 允差值 | 測溫范圍℃ | 允差值 | 測溫范圍℃ | ||
| WRN | K | ±1.5℃ | -40~+375 | ±2.5℃ | -40~+333 |
| ±0.004（t） | 375~1000 | ±0.0075（t） | 333~1200 | ||
| WRM | N | ±1.5℃ | -40~+375 | ±2.5℃ | -40~+333 |
| ±0.004（t） | 375~1000 | ±0.0075（t） | 333~1200 | ||
| WRE | E | ±1.5℃ | -40~+375 | ±2.5℃ | -40~+333 |
| ±0.004（t） | 375~800 | ±0.004（t） | 333~900 | ||
| WRF | J | ±1.5℃ | -40~+375 | ±2.5℃ | -40~+333 |
| ±0.004（t） | 375~750 | ±0.004（t） | 333~750 | ||
| WRC | T | ±0.5℃ | -40~+125 | ±1℃ | -40~+133 |
| ±0.004（t） | 125~350 | ±0.0075（t） | 133~350 | ||
| WRP | S |
|
|
±2.5℃ | 0~+600 |
|
|
|
±0.0025（t） | 600~1300 | ||
| WRQ | R |
|
|
±2.5℃ | 0~+600 |
|
|
|
±0.0025（t） | 600~1300 | ||
| WRR | B |
|
|
±2.5℃ | 0~+600 |
|
|
|
±0.0025（t） | 600~1600 | ||
注：t為感溫元件實測溫度值（℃）
熱電偶時間常數
|
熱惰性級別
|
時間常數（秒）
|
熱惰性級別
|
時間常數（秒）
|
| Ⅰ |
90－180
|
Ⅲ |
10－30
|
| Ⅱ |
30－90
|
Ⅳ |
＜10
|
熱電偶公稱壓力：一般是指在工作溫度下保護管所能承受的靜態外壓而破裂。
熱電偶最小插入深度：應不小于其保護套管外徑的8－10倍（特列產品例外）
絕緣電阻：當周圍空氣溫度為15－35℃，相對濕度＜80％時絕緣電阻≥5兆歐（電壓100V）。具有防濺式接線盒的熱電偶，當相對溫度為93± 3℃ 時，絕緣電阻≥0.5兆歐（電壓100V）
高溫下的絕緣電阻：熱電偶在高溫下，其熱電極（包括雙支式）與保護管以及雙支熱電極之間的絕緣電阻（按每米計）應大于下表規定的值。
| 規定的長時間使用溫度（℃） | 試驗溫度（℃） | 絕緣電阻值（Ω） |
|
≥600
|
600
|
72000
|
|
≥ 800
|
800
|
25000
|
|
≥1000
|
1000
|
5000
|
熱電偶產品選型
1 2 3 4 5 6 7 8
WR□□-□□□-□/□-□
| WR□ | 熱電偶 標準型 | |||||||
|
1 |
標記 | 熱電偶類別 | 分度號 | |||||
| N | 鎳鉻-鎳硅 | K | ||||||
| M | 鎳鉻硅-鎳硅 | N | ||||||
| E | 鎳鉻-銅鎳 | E | ||||||
| F | 鐵-銅鎳 | J | ||||||
| C | 銅-銅鎳 | T | ||||||
| P | 鉑銠10-鉑 | S | ||||||
| Q | 鉑銠13-鉑 | R | ||||||
| R | 鉑銠30-鉑銠6 | B | ||||||
| W | 鎢錸3-鎢錸25 | WRe3/25 | ||||||
|
|
2 |
標記 | 熱電偶對數 | |||||
| 1 | 單支式（可不標記） | |||||||
| 2 | 雙支式 | |||||||
|
|
3 |
標記 | 安裝固定裝置 | |||||
| 1 | 無固定裝置 | |||||||
| 2 | 固定螺紋 | |||||||
| 3 | 活動法蘭 | |||||||
| 4 | 固定法蘭 | |||||||
| 5 | 活絡管接頭式 | |||||||
| 6 | 固定螺紋錐形式 | |||||||
| 7 | 直行管接頭式 | |||||||
| 8 | 固定螺紋管接頭式 | |||||||
| 9 | 活動螺紋管接頭式 | |||||||
|
|
4 |
標記 | 接線盒形式 | |||||
| 2 | 防濺式 | |||||||
| 3 | 防水式 | |||||||
| 4 | 隔爆式 | |||||||
|
|
5 |
標記 | 保護管直徑 | |||||
| 0 | Ф16 | |||||||
| 1 | Ф12（S/R/B型熱電偶為Ф25雙層管） | |||||||
| 2 | Ф16（高鋁管，限用于K、N型熱電偶） | |||||||
| 3 | Ф25（高鋁管，限用于K、N型熱電偶） | |||||||
|
|
特殊說明（直徑標明Ф尺寸） | |||||||
|
|
6 | 總長L/ | mm | |||||
|
|
7 | 插入長度l | mm | |||||
|
8 |
標記 | 隔爆等級 | ||||||
| BT4 | ExdIIBT4 | |||||||
| CT4 |
ExdIICT4 |
|||||||
